[Deep Learning 1] 신경망은 어떤 계산 구조인가
3Blue1Brown Deep Learning Chapter 1을 바탕으로 neuron, activation, weight, bias, layer와 forward pass를 연결해 신경망의 계산 구조를 정리한다.
0. 이 글의 질문
신경망을 처음 보면 원이 여러 층으로 놓여 있고, 그 사이를 수많은 선이 연결한 그림부터 나옵니다.
그림만 보면 신경망이 실제 뇌를 흉내 낸 복잡한 장치처럼 느껴집니다. 하지만 계산 관점에서 보면 핵심은 훨씬 단순합니다.
1
2
3
4
5
숫자를 입력한다.
입력에 weight를 곱한다.
결과를 더하고 bias를 붙인다.
activation function을 통과시킨다.
이 과정을 여러 층에서 반복한다.
이 글은 3Blue1Brown의 Deep Learning Chapter 1: But what is a neural network?를 바탕으로 다음 질문에 답하는 것을 목표로 합니다.
신경망은 입력을 받아 출력을 만드는 어떤 계산 구조인가?
이번 글에서는 신경망이 parameter를 어떻게 학습하는지는 다루지 않습니다. 먼저 학습의 대상이 되는 계산 구조 자체를 분명하게 이해합니다.
1. 손글씨 숫자 인식 문제
신경망의 구조를 보기 위해 손글씨 숫자 이미지를 분류하는 문제를 생각해봅시다.

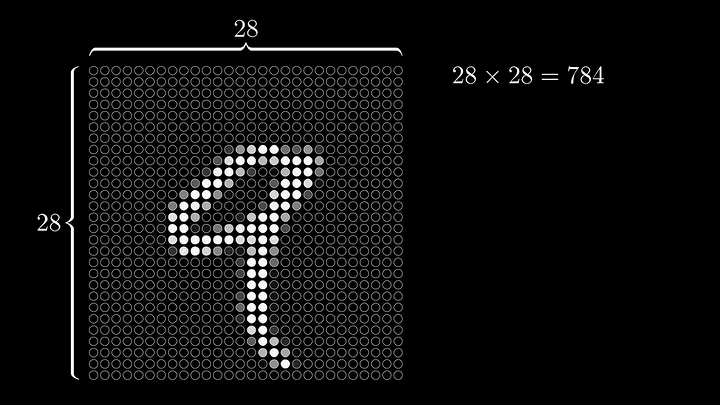

입력 이미지는 $28 \times 28$ pixel로 구성됩니다. 각 pixel의 밝기를 0과 1 사이의 숫자로 표현하면 이미지 하나는 총 784개의 숫자가 됩니다.
\[28 \times 28 = 784\]2차원 이미지를 한 줄로 펼치면 다음과 같은 벡터로 나타낼 수 있습니다.
\[\mathbf{a}^{(0)} = \begin{bmatrix} a_1^{(0)} \\ a_2^{(0)} \\ \vdots \\ a_{784}^{(0)} \end{bmatrix} \in \mathbb{R}^{784}\]여기서 각 성분은 특정 pixel의 밝기입니다.
1
2
0에 가까운 값 → 어두운 pixel
1에 가까운 값 → 밝은 pixel
즉 신경망은 이미지를 그림 그대로 받는 것이 아닙니다. 이미지를 표현하는 784차원 벡터를 입력으로 받습니다.
출력은 숫자 0부터 9까지 총 10개의 값입니다.
\[\mathbf{a}^{(3)} \in \mathbb{R}^{10}\]출력층의 각 성분은 입력 이미지가 특정 숫자에 해당한다고 네트워크가 판단하는 정도를 나타냅니다.
1
2
입력: 784개의 pixel 밝기
출력: 0부터 9까지의 숫자에 대응하는 10개의 값
따라서 이 신경망 전체는 784개의 숫자를 받아 10개의 숫자로 바꾸는 함수입니다.
\[f: \mathbb{R}^{784} \rightarrow \mathbb{R}^{10}\]2. neuron과 activation

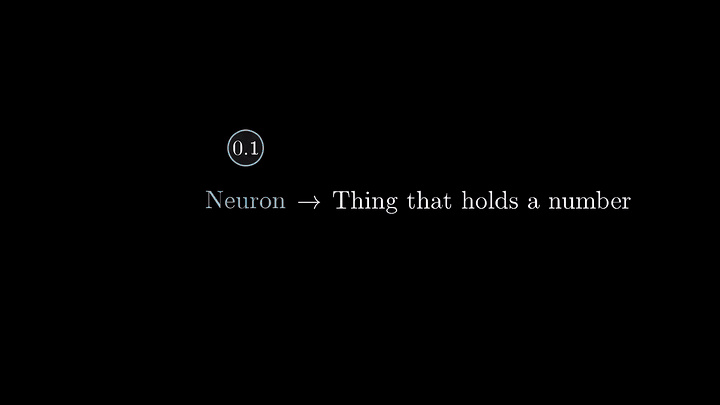

신경망 그림의 원 하나를 neuron이라고 부릅니다.
여기서 neuron을 생물학적인 신경세포로 복잡하게 생각할 필요는 없습니다. 계산 구조를 이해할 때 neuron은 하나의 숫자를 담는 자리입니다.
그 숫자를 activation이라고 합니다.
\[a_j^{(l)}\]- $l$: 몇 번째 layer인지 나타냅니다.
- $j$: 그 layer 안에서 몇 번째 neuron인지 나타냅니다.
activation이 크다는 것은 그 neuron이 현재 입력에 강하게 반응했다는 뜻으로 볼 수 있습니다.
다만 activation의 의미가 항상 사람이 해석할 수 있는 하나의 개념과 정확히 대응하는 것은 아닙니다. 어떤 neuron 하나가 반드시 선, 원, 눈, 바퀴처럼 명확한 특징 하나만 담당한다고 단정할 수는 없습니다.
중요한 점은 이것입니다.
neuron은 값을 저장하는 위치이고, activation은 현재 입력이 들어왔을 때 그 위치에 계산된 값이다.

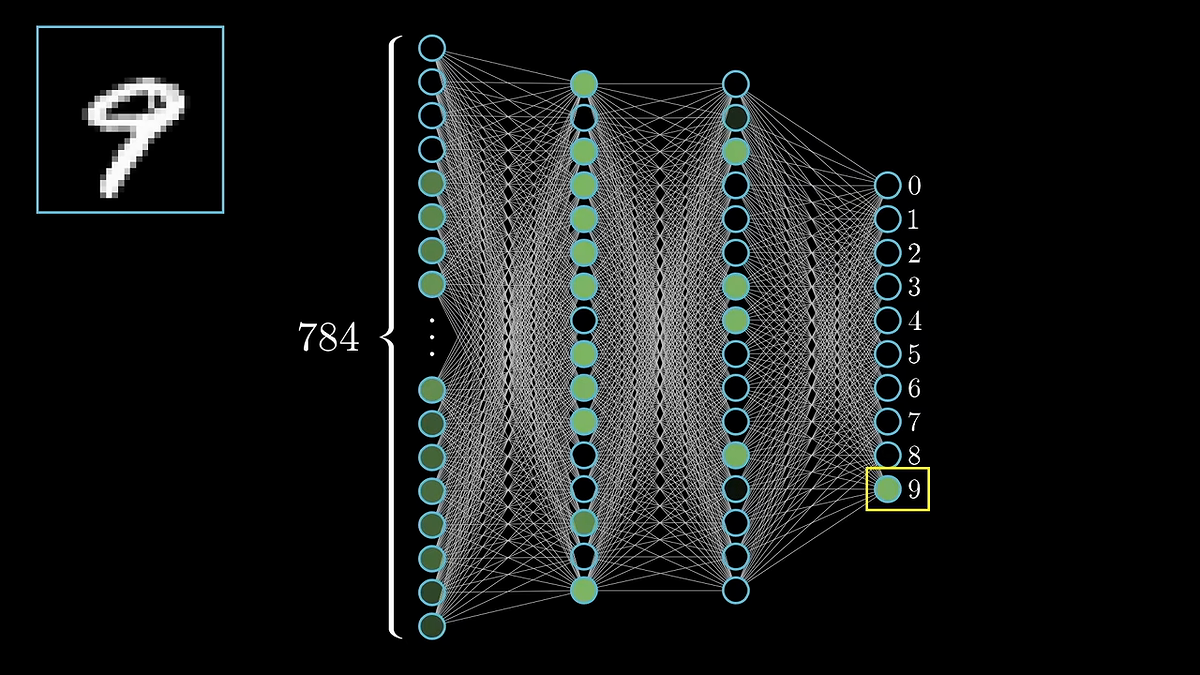

3. layer는 무엇인가
neuron들을 모아 놓은 한 묶음을 layer라고 합니다.
Chapter 1의 손글씨 분류 예시는 다음 구조를 사용합니다.
| Layer | Neuron 수 | 역할 |
|---|---|---|
| Input layer | 784 | pixel 밝기를 입력받음 |
| Hidden layer 1 | 16 | 입력을 새로운 표현으로 변환 |
| Hidden layer 2 | 16 | 앞 layer의 표현을 다시 변환 |
| Output layer | 10 | 숫자 0부터 9에 대한 출력 생성 |
이를 크기만 표시하면 다음과 같습니다.
1
784 → 16 → 16 → 10
첫 번째 layer는 입력 데이터를 담기 때문에 input layer라고 합니다.
마지막 layer는 최종 결과를 만들기 때문에 output layer라고 합니다.
그 사이의 layer는 외부에서 정답을 직접 지정하지 않은 내부 표현을 만들기 때문에 hidden layer라고 합니다.
deep neural network에서 deep은 이런 변환 layer가 여러 단계로 쌓여 있다는 뜻입니다.

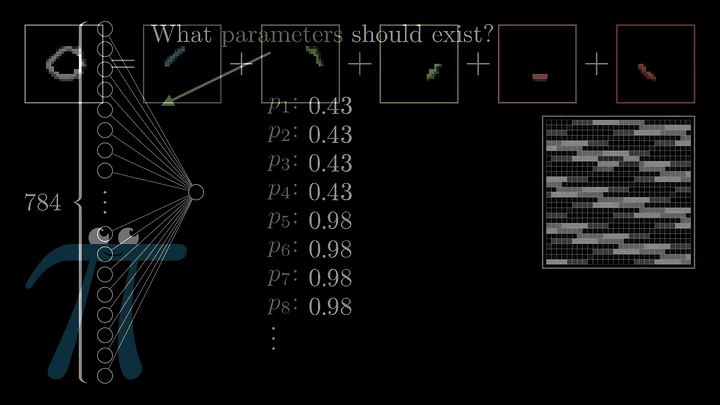

4. weight는 연결의 영향력이다
앞 layer의 모든 neuron은 다음 layer의 neuron 계산에 사용됩니다.
앞 layer의 activation $a_k^{(l-1)}$이 다음 layer의 neuron $a_j^{(l)}$에 얼마나 영향을 주는지는 weight로 표현합니다.
\[w_{jk}^{(l)}\]이 weight는 이전 layer의 $k$번째 neuron에서 현재 layer의 $j$번째 neuron으로 들어오는 연결의 세기입니다.
하나의 neuron은 이전 layer의 activation에 각각의 weight를 곱한 뒤 모두 더합니다.
\[z_j^{(l)} = \sum_k w_{jk}^{(l)}a_k^{(l-1)}\]
weight의 부호와 크기는 각 입력의 영향 방향을 나타냅니다.
1
2
3
큰 양수 weight → 입력 activation이 커질수록 현재 neuron을 강하게 활성화
큰 음수 weight → 입력 activation이 커질수록 현재 neuron을 억제
0에 가까운 weight → 현재 neuron에 미치는 영향이 작음
결국 weight는 네트워크가 입력의 어떤 조합에 반응할지를 결정합니다.

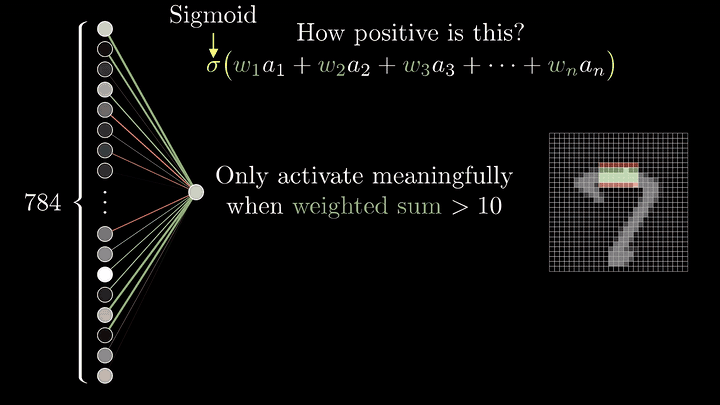

5. bias는 활성화 기준을 이동시킨다
weighted sum만으로는 neuron이 반응하기 시작하는 기준을 자유롭게 옮기기 어렵습니다.
그래서 neuron마다 bias를 더합니다.
\[z_j^{(l)} = \sum_k w_{jk}^{(l)}a_k^{(l-1)} + b_j^{(l)}\]
bias는 neuron이 얼마나 쉽게 또는 어렵게 활성화될지를 조절하는 값으로 볼 수 있습니다.
예를 들어 weighted sum이 어느 정도 커져야 반응해야 하는 neuron이 있다면, bias를 이용해 그 기준을 이동시킬 수 있습니다.
선형대수 관점에서 weight와 bias의 차이는 다음과 같습니다.
1
2
weight → 입력 공간을 늘리고, 줄이고, 섞는 역할
bias → 변환된 결과 전체를 이동시키는 역할
그래서 $W\mathbf{a}+\mathbf{b}$는 순수한 linear transformation이 아니라 affine transformation입니다.
6. activation function은 왜 필요한가

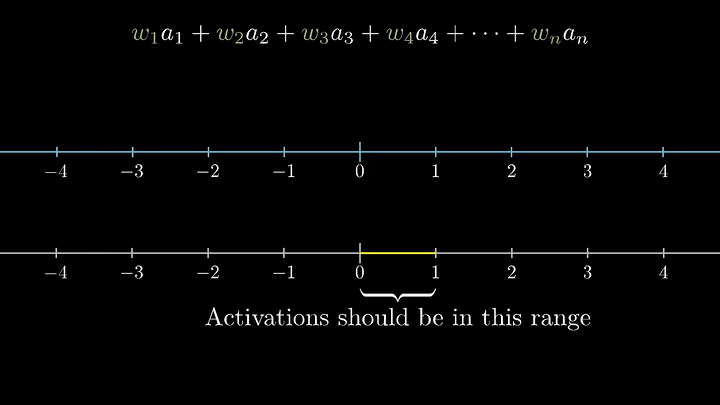

weighted sum과 bias를 계산한 값 $z$는 그대로 다음 activation이 되지 않습니다.
여기에 activation function을 적용합니다.
Chapter 1에서는 sigmoid function을 사용합니다.
\[\sigma(z) = \frac{1}{1+e^{-z}}\]
따라서 neuron 하나의 최종 activation은 다음과 같습니다.
\[a_j^{(l)} = \sigma\left( \sum_k w_{jk}^{(l)}a_k^{(l-1)} + b_j^{(l)} \right)\]sigmoid는 매우 작은 값을 0에 가깝게, 매우 큰 값을 1에 가깝게 압축합니다.
하지만 activation function의 더 중요한 역할은 nonlinearity를 추가하는 것입니다.
만약 activation function 없이 행렬곱만 여러 번 적용하면
\[W_3(W_2(W_1\mathbf{x}))\]는 결국 하나의 행렬 $W$를 곱하는 것과 같습니다.
\[W_3W_2W_1\mathbf{x} = W\mathbf{x}\]layer를 여러 개 쌓아도 전체는 하나의 linear transformation을 벗어나지 못합니다.
각 layer 사이에 nonlinear activation function이 들어가야 신경망이 단순한 직선이나 평면으로 표현할 수 없는 복잡한 관계를 만들 수 있습니다.
현대 신경망에서는 ReLU, GELU, SiLU 같은 다른 activation function도 많이 사용합니다. 하지만 구체적인 함수가 달라져도 기본 구조는 같습니다.
1
2
3
4
5
affine transformation
→ nonlinear activation
→ affine transformation
→ nonlinear activation
→ ...

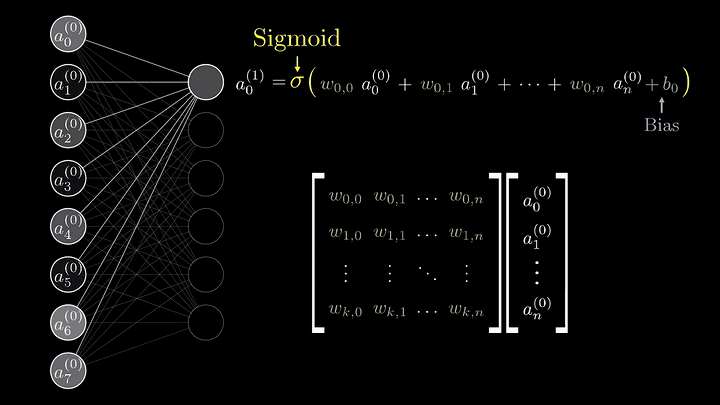

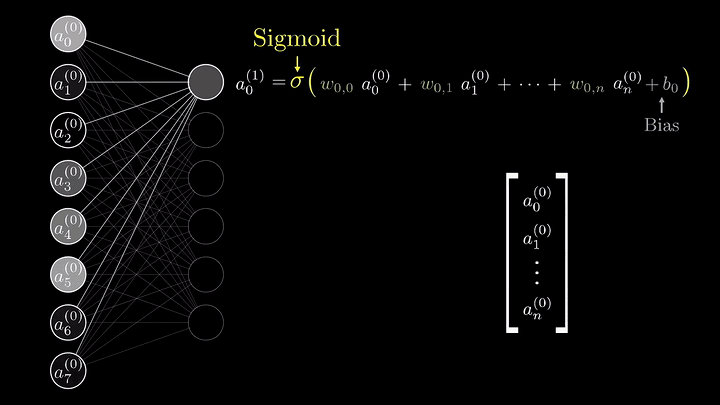

7. 한 layer를 행렬로 표현하기
neuron별 식을 하나씩 쓰면 연결 수가 늘어날수록 표현이 복잡해집니다.
이를 행렬과 벡터로 묶으면 한 layer의 계산을 간단히 나타낼 수 있습니다.
예를 들어 784개의 입력을 16개의 hidden neuron으로 바꾸는 첫 번째 layer의 shape은 다음과 같습니다.
\[W^{(1)} \in \mathbb{R}^{16 \times 784}\] \[\mathbf{a}^{(0)} \in \mathbb{R}^{784}, \qquad \mathbf{b}^{(1)} \in \mathbb{R}^{16}\]따라서
\[W^{(1)}\mathbf{a}^{(0)} + \mathbf{b}^{(1)} \in \mathbb{R}^{16}\]이 됩니다.
전체 layer의 shape을 정리하면 다음과 같습니다.
| 변환 | Weight matrix | Bias vector | 출력 activation |
|---|---|---|---|
| Input → Hidden 1 | $W^{(1)} \in \mathbb{R}^{16\times784}$ | $\mathbf{b}^{(1)} \in \mathbb{R}^{16}$ | $\mathbf{a}^{(1)} \in \mathbb{R}^{16}$ |
| Hidden 1 → Hidden 2 | $W^{(2)} \in \mathbb{R}^{16\times16}$ | $\mathbf{b}^{(2)} \in \mathbb{R}^{16}$ | $\mathbf{a}^{(2)} \in \mathbb{R}^{16}$ |
| Hidden 2 → Output | $W^{(3)} \in \mathbb{R}^{10\times16}$ | $\mathbf{b}^{(3)} \in \mathbb{R}^{10}$ | $\mathbf{a}^{(3)} \in \mathbb{R}^{10}$ |
이 표에서 행렬의 행 수는 현재 layer의 neuron 수이고, 열 수는 이전 layer의 neuron 수입니다.
8. parameter는 무엇인가
신경망에서 학습을 통해 바뀌는 값을 parameter라고 합니다.
이 기본 신경망에서는 weight와 bias가 parameter입니다.
1
parameter = 모든 weight + 모든 bias
각 layer의 parameter 수를 계산해봅시다.
8.1 Input에서 Hidden 1
\[784 \times 16 + 16 = 12{,}560\]8.2 Hidden 1에서 Hidden 2
\[16 \times 16 + 16 = 272\]8.3 Hidden 2에서 Output
\[16 \times 10 + 10 = 170\]전체 parameter 수는
\[12{,}560 + 272 + 170 = 13{,}002\]입니다.
여기서 parameter와 activation을 구분해야 합니다.
| 구분 | 의미 | 입력이 바뀌면 |
|---|---|---|
| Parameter | 학습된 weight와 bias | 같은 모델에서는 유지됨 |
| Activation | 현재 입력을 통과시키며 계산된 중간값 | 입력마다 달라짐 |
학습은 parameter를 조정하는 과정이고, inference는 고정된 parameter를 사용해 activation과 출력을 계산하는 과정입니다.
9. forward pass
입력에서 출력 방향으로 activation을 차례대로 계산하는 과정을 forward pass 또는 forward propagation이라고 합니다.
이 네트워크에서는 다음 세 계산이 순서대로 실행됩니다.
\[\mathbf{a}^{(1)} = \sigma\left(W^{(1)}\mathbf{a}^{(0)}+\mathbf{b}^{(1)}\right)\] \[\mathbf{a}^{(2)} = \sigma\left(W^{(2)}\mathbf{a}^{(1)}+\mathbf{b}^{(2)}\right)\] \[\mathbf{a}^{(3)} = \sigma\left(W^{(3)}\mathbf{a}^{(2)}+\mathbf{b}^{(3)}\right)\]이를 하나의 함수로 쓰면 다음과 같습니다.
\[f(\mathbf{x}) = \sigma\left( W^{(3)} \sigma\left( W^{(2)} \sigma\left( W^{(1)}\mathbf{x}+\mathbf{b}^{(1)} \right) +\mathbf{b}^{(2)} \right) +\mathbf{b}^{(3)} \right)\]복잡해 보이지만 실제 구조는 같은 연산의 반복입니다.
1
2
3
4
5
6
7
8
입력 벡터
→ 행렬곱
→ bias 더하기
→ activation function
→ 행렬곱
→ bias 더하기
→ activation function
→ 출력 벡터
따라서 신경망 전체는 여러 함수가 순서대로 합성된 하나의 함수입니다.
10. hidden layer는 무엇을 표현하는가
손글씨 숫자를 분류하려면 pixel 밝기만 보는 것보다 선, 곡선, 원처럼 더 높은 수준의 특징을 찾는 것이 유용해 보입니다.
그래서 다음과 같은 계층적 표현을 떠올릴 수 있습니다.
1
2
3
4
pixel
→ 짧은 선과 곡선
→ 여러 선이 결합된 부분 형태
→ 완성된 숫자
이 관점은 hidden layer가 왜 필요한지에 대한 좋은 직관을 줍니다. 앞 layer의 단순한 정보를 조합해 다음 layer에서 더 유용한 표현을 만들 수 있기 때문입니다.
다만 실제로 학습된 fully connected network의 neuron이 사람이 기대한 특징을 항상 깔끔하게 분리해 표현하는 것은 아닙니다.
신경망은 사람이 직접 이 neuron은 원을 찾아라라고 지정해서 완성하는 구조가 아닙니다. 학습 과정에서 task의 오차를 줄이는 방향으로 weight와 bias가 조정되고, 그 결과 내부 표현이 형성됩니다.
따라서 hidden representation은 설계자의 직관과 비슷할 수도 있고, 여러 특징이 분산되어 사람이 해석하기 어려운 형태일 수도 있습니다.
11. 선형대수와 연결해서 보기
신경망의 한 layer는 선형대수에서 본 구조와 직접 연결됩니다.
\[\mathbf{a}^{(l)} = \sigma\left(W^{(l)}\mathbf{a}^{(l-1)}+\mathbf{b}^{(l)}\right)\]이 식을 단계별로 보면 다음과 같습니다.
1
2
3
W a → vector를 다른 표현 공간으로 보내는 linear transformation
+ b → 변환 결과를 이동시키는 translation
σ → nonlinear한 변형을 추가
행렬의 각 행은 현재 layer의 neuron 하나가 이전 layer의 activation을 어떤 방식으로 조합하는지 나타냅니다.
행렬의 각 열은 이전 layer의 neuron 하나가 현재 layer 전체에 어떤 영향을 주는지 나타냅니다.
신경망이 큰 규모의 행렬곱을 반복하는 이유도 여기에 있습니다. 수많은 neuron의 weighted sum을 각각 계산하는 대신, 하나의 matrix-vector multiplication 또는 matrix-matrix multiplication으로 묶어 효율적으로 처리할 수 있습니다.
12. 이 글에서 구분해야 할 것

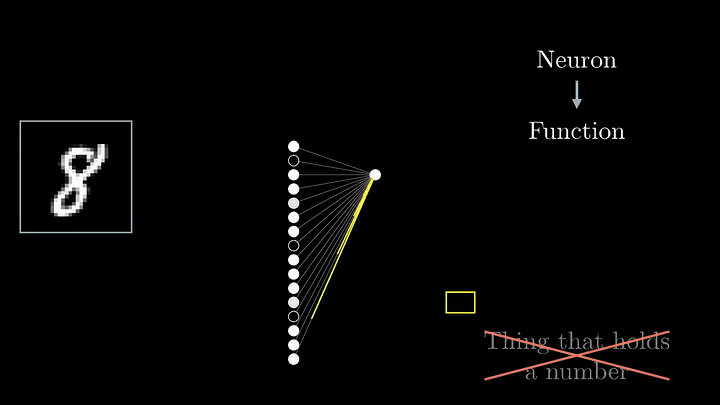

12.1 neuron은 실제 뇌세포와 같지 않다
인공신경망은 생물학적 신경계에서 아이디어를 얻었지만, 실제 뇌의 동작을 그대로 복제한 모델은 아닙니다.
계산 관점에서는 neuron을 숫자를 출력하는 함수 단위로 보는 편이 정확합니다.
12.2 layer가 깊다고 무조건 좋은 것은 아니다
layer와 parameter가 많아지면 더 복잡한 함수를 표현할 가능성은 커집니다. 하지만 학습 비용, overfitting, 최적화 난이도도 함께 증가합니다.
12.3 출력값이 곧 확률인 것은 아니다
출력 activation이 크다는 것은 해당 class에 강하게 반응했다는 뜻입니다. 이를 올바른 확률로 해석하려면 출력 activation과 loss function의 설계를 함께 봐야 합니다.
12.4 구조와 학습은 다른 문제다
지금까지 본 식은 현재 parameter가 주어졌을 때 출력을 계산하는 방법입니다.
1
2
구조: 주어진 weight와 bias로 출력을 어떻게 계산하는가?
학습: 좋은 출력을 만들도록 weight와 bias를 어떻게 수정하는가?
이번 글은 첫 번째 질문에 답했습니다. 두 번째 질문은 gradient descent에서 시작합니다.
13. 전체 흐름 요약
손글씨 숫자 분류 신경망의 계산 흐름은 다음과 같습니다.
1
2
3
4
5
6
1. 28×28 이미지를 784차원 input vector로 만든다.
2. weight matrix를 곱해 입력을 새로운 표현으로 섞는다.
3. bias vector를 더해 activation 기준을 이동시킨다.
4. nonlinear activation function을 적용한다.
5. hidden layer에서 같은 계산을 반복한다.
6. output layer의 10개 값으로 숫자를 판단한다.
핵심 식은 하나입니다.
\[\boxed{ \mathbf{a}^{(l)} = \sigma\left( W^{(l)}\mathbf{a}^{(l-1)} + \mathbf{b}^{(l)} \right) }\]그리고 이 식이 여러 번 합성된 전체 네트워크도 결국 하나의 함수입니다.
신경망은 벡터를 입력받아, affine transformation과 nonlinear activation을 반복하고, 새로운 벡터를 출력하는 parameterized function이다.
다음 2편에서는 이 13,002개의 parameter를 무작정 바꾸는 대신, 오차를 가장 빠르게 줄이는 방향을 어떻게 찾는지 gradient descent를 중심으로 정리합니다.
