[CIC 코드 읽기] 공식 구현의 Tensor와 Gradient 흐름

이전 글에서는 CIC가 왜 state transition과 skill 사이의 mutual information을 사용하고, contrastive representation과 particle entropy를 결합했는지 정리했다.

이번 글에서는 수식을 반복하지 않는다. 공식 rll-research/cic 구현에서 replay batch 하나가 어떤 tensor로 바뀌고, 어떤 optimizer를 거쳐 actor까지 도달하는지를 실행 순서대로 추적한다.

읽으면서 확인할 질문은 다음 네 가지다.

1. 64차원 skill $z$는 언제 뽑고, policy와 replay buffer에는 어떻게 들어가는가?
2. compute_cpc_loss()의 $B\times B$ matrix는 무엇을 positive와 negative로 보는가?
3. 실제 actor-critic reward는 CPC score인가, k-NN distance인가?
4. CPC, critic, actor의 gradient는 어디까지 흐르고 어디에서 끊기는가?

분석 기준은 공식 저장소의 마지막 공개 commit b523c38이다. 이 저장소는 2022년 URLB 코드와 Python 3.8·구형 MuJoCo 환경을 기반으로 한다. 따라서 최신 PyTorch 예제로 고쳐 쓰기보다, 논문의 실제 공개 구현을 고정된 상태로 읽는 것이 이번 글의 목적이다.

0. 결론부터 보는 실제 update 경로

공식 코드의 reward-free pretraining 경로는 다음과 같다.

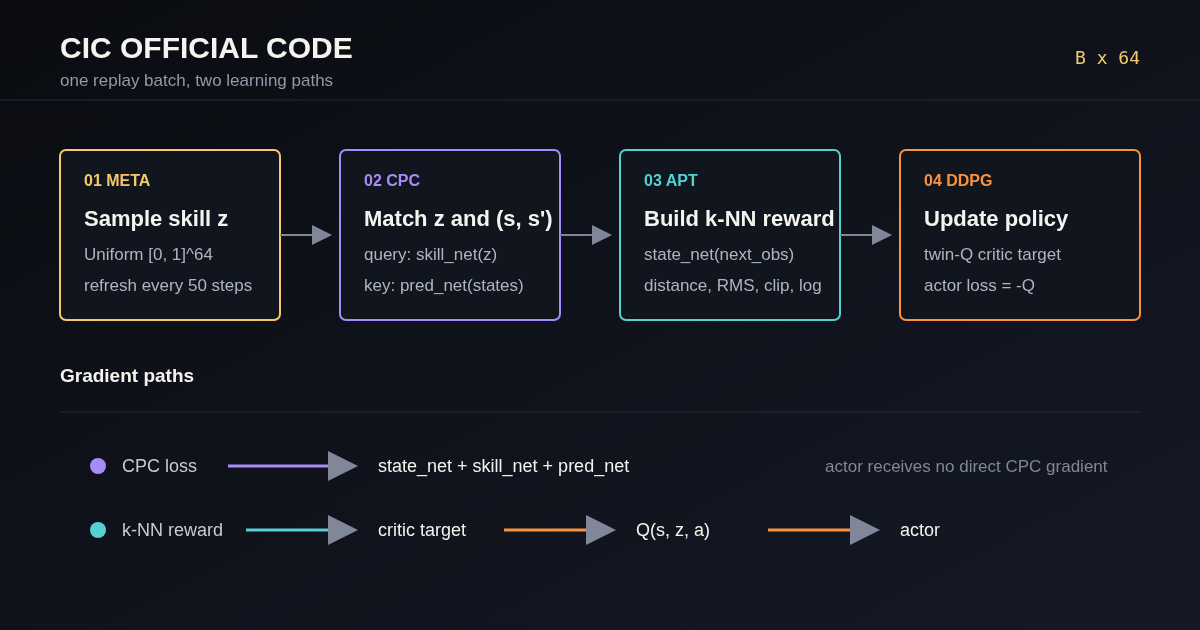

한 replay batch에서 CPC representation과 DDPG policy가 갱신되는 두 경로. CPC loss는 actor에 직접 전달되지 않고, state_net(next_obs)의 k-NN reward가 critic을 거쳐 actor에 간접적으로 영향을 준다.

가장 중요한 결론은 한 줄로 정리할 수 있다.

CPC loss는 CIC encoder를 학습하고, actor-critic은 그 encoder의 next-state embedding에서 계산한 k-NN reward를 학습한다.

즉 contrastive loss + entropy reward를 하나의 scalar reward로 합쳐 DDPG에 넣는 구조가 아니다. Representation learning과 policy learning은 서로 연결돼 있지만 optimizer와 gradient 경로는 분리돼 있다.

1. 어떤 파일부터 읽어야 하는가?

저장소 전체보다 다음 다섯 경로를 순서대로 읽는 편이 빠르다.

순서	파일	확인할 내용
1	pretrain.py	Environment loop, skill 갱신, action, replay 저장과 agent update 순서
2	replay_buffer.py	$n$-step batch와 skill meta가 어떤 index로 묶이는가
3	agent/cic.py	CPC network, k-NN reward, CICAgent의 전체 update
4	agent/ddpg.py	Skill-conditioned actor, twin critic, target Q와 optimizer
5	agent/cic.yaml	64D skill, 50-step horizon, batch size와 update 주기

상속 관계는 단순하다.

DDPGAgent
  ├─ actor
  ├─ twin critic + target critic
  └─ environment interaction interface

CICAgent(DDPGAgent)
  ├─ continuous skill meta
  ├─ CIC contrastive module
  ├─ particle reward
  └─ reward-free update override

CIC는 새로운 actor-critic을 처음부터 구현하지 않는다. 기존 DDPG agent에 skill meta와 representation learning, intrinsic reward 생성을 추가한다.

2. 먼저 고정할 기호와 기본 설정

이 글에서는 tensor shape를 다음 기호로 쓴다.

기호	의미	기본 설정
$B$	Replay batch size	1024
$D$	Physical state observation 차원	Domain마다 다름
$A$	Action 차원	Domain마다 다름
$Z$	Continuous skill 차원	64
$T$	Contrastive temperature	0.5
$k$	k-NN 이웃 수	16

주요 설정은 다음과 같다.

설정	값	코드에서의 의미
obs_type	states	논문의 주 실험은 full-state observation 사용
skill_dim	64	$z\in[0,1]^{64}$
update_skill_every_step	50	50 agent step마다 새 $z$ sampling
batch_size	1024	CPC와 DDPG가 같은 replay batch 사용
update_every_steps	2	두 environment step마다 한 번 update
nstep	3	Critic target에 3-step transition 사용
num_expl_steps	Runtime 4000	초기에는 actor 대신 uniform random action
critic_target_tau	0.01	Target critic soft update 비율
num_train_frames	2,000,010	Reward-free pretraining budget

agent/cic.yaml에는 num_expl_steps: 2000이 적혀 있지만 이것이 runtime 값은 아니다. pretrain.py::make_agent()가 해당 값을 num_seed_frames // action_repeat로 덮어쓰므로 state-based 기본 설정에서는 4,000이 된다. 따라서 처음 4,000 step은 uniform random action으로 replay를 채우고, 그 구간이 끝난 뒤 agent update와 learned action이 함께 시작된다.

3. Skill은 50 step 동안 policy의 조건이 된다

Reward-free mode에서 init_meta()는 각 성분을 독립적으로 uniform sampling한다.

\[z\sim U([0,1]^{64})\]

update_meta()는 global step이 50의 배수일 때 새 skill을 반환한다.

# simplified
if global_step % 50 == 0:
    z = sample_uniform_64d_skill()

그다음 DDPGAgent.act()는 state encoder의 출력과 skill을 이어 붙인다.

\[o_t^{\mathrm{policy}} = [\,e(s_t),z_t\,] \in\mathbb{R}^{D+64}\]

State-based 기본 설정에서는 $e$가 Identity이므로 실제 입력은 $[s_t,z_t]$다. Actor는 이 입력으로 action mean을 만들고, 고정된 표준편차를 가진 truncated normal distribution에서 action을 sampling한다.

physical state s_t      [D]
continuous skill z_t    [64]
                        -------- concat
actor input             [D + 64]
                        ↓
action                   [A]

DIAYN 구현과 달리 one-hot skill ID를 붙이는 것이 아니다. 64개의 실수로 이루어진 하나의 continuous vector를 그대로 policy condition으로 사용한다.

또한 50 step은 episode 길이가 아니다. Episode가 끝나면 init_meta()로 새 skill을 뽑지만, 긴 episode 안에서도 global step 기준으로 skill이 바뀐다.

4. Replay buffer에는 환경 reward도 저장된다

Environment loop는 대략 다음 순서로 돈다.

update z → action 선택 → agent update
         → env.step(action) → time_step과 z 저장

Replay storage는 observation, action, environment reward, discount와 skill meta를 episode 단위 .npz로 저장한다. Sampling 시 3-step 설정을 적용해 다음 batch를 만든다.

obs         [B, D]
action      [B, A]
extr_reward [B, 1]
discount    [B, 1]
next_obs    [B, D]
skill       [B, 64]

여기서 extr_reward가 존재한다는 점이 중요하다. Reward-free는 environment가 reward를 반환하지 않는다는 뜻이 아니다. 환경 reward는 저장하고 monitoring에도 사용하지만, pretraining의 critic target을 만들 때 intrinsic reward로 교체한다.

# CICAgent.update(), simplified
if reward_free:
    reward = intrinsic_reward
else:
    reward = extr_reward

따라서 downstream score를 기록할 수 있으면서도 policy는 그 task reward를 보지 않고 pretraining할 수 있다.

5. CIC.forward(): skill과 transition을 64차원에서 비교한다

CIC module은 네 개의 MLP를 선언한다.

Module	입력	출력	역할
state_net	$[B,D]$	$[B,64]$	State embedding
next_state_net	$[B,D]$	$[B,64]$	선언은 되지만 현재 forward()에서 사용되지 않음
skill_net	$[B,64]$	$[B,64]$	Skill query embedding
pred_net	$[B,128]$	$[B,64]$	두 state embedding을 transition key로 결합

실제 forward path는 다음과 같다.

\[h_t=g_s(s_t), \qquad h_{t+1}=g_s(s_{t+1})\] \[q_i=g_z(z_i)\] \[k_i=g_{\mathrm{pred}}([h_t,h_{t+1}])\]

즉 현재 state와 next state 모두 같은 state_net을 통과한다. 별도로 만들어진 next_state_net은 이 공개 commit의 forward path에서는 호출되지 않는다.

Tensor 흐름을 한 줄로 쓰면 다음과 같다.

obs [B,D] ─────→ state_net ──→ h_t     [B,64] ─┐
                                                ├─ concat [B,128] → pred_net → key [B,64]
next_obs [B,D] → state_net ──→ h_t+1   [B,64] ─┘

skill [B,64] ──→ skill_net ────────────────→ query [B,64]

여기까지가 논문의 $(z,\tau)$ pair를 코드 tensor로 만드는 부분이다.

6. compute_cpc_loss(): $B\times B$ 비교 행렬

compute_cpc_loss()는 query와 key를 L2 normalize한 뒤 모든 pair의 내적을 계산한다.

\[C_{ij} = \frac{q_i^\top k_j}{T}\]

Default batch에서는 다음 shape가 나온다.

query       [1024, 64]
key         [1024, 64]
query @ key.T
             ↓
similarity  [1024, 1024]

대각선 $C_{ii}$는 같은 replay sample의 $(z_i,\tau_i)$이고, 나머지 $C_{ij}$는 batch 안의 negative pair다.

다만 공식 코드의 loss를 곧바로 표준 cross_entropy(logits, arange(B))와 같다고 쓰면 부정확하다. 구현은 positive score를 따로 계산하고, 전체 exponential sum에서 실제 diagonal score가 아니라 고정값 $e^{1/T}$를 뺀다.

\[\ell_i = -\log \frac{e^{C_{ii}}} {\max\left(\sum_j e^{C_{ij}}-e^{1/T},\epsilon\right)}\]

이는 흔히 쓰는 diagonal InfoNCE cross-entropy와 코드 수준에서 동일하지 않다. 구현을 재현하려면 이 식을 그대로 따라야 하고, 표준 InfoNCE로 교체한다면 별도의 알고리즘 변경으로 취급해야 한다.

update_cic()는 batch loss의 평균을 낸 뒤 cic_optimizer만 step한다.

CPC loss.backward()
        ↓
state_net, skill_net, pred_net update
        ↓
actor, critic은 이 optimizer로 바뀌지 않음

7. 실제 intrinsic reward는 어디서 만들어지는가?

이 부분이 논문 수식과 코드를 연결할 때 가장 헷갈린다.

CICAgent에는 CPC loss를 reward처럼 반환하는 compute_intr_reward()가 존재한다. 그러나 default reward-free update()는 이 함수를 호출하지 않는다.

실제로 실행되는 코드는 다음 호출이다.

# official default path
intr_reward = compute_apt_reward(next_obs, next_obs)

Method 내부에서는 두 인자를 각각 state_net에 통과시킨다. 두 인자가 모두 next_obs이므로 reward particle은 다음과 같다.

\[h_i=g_s(s'_i) \in\mathbb{R}^{64}\] \[D_{ij}=\lVert h_i-h_j\rVert_2\]

즉 default code의 k-NN reward는 pred_net([s,s'])가 만든 transition key끼리의 거리가 아니라, CPC로 함께 학습된 state_net(next_obs) embedding끼리의 거리다.

Reward 계산은 다음 순서로 진행된다.

1. $[B,64]$ embedding 두 집합으로 $[B,B]$ pairwise distance를 만든다.
2. 각 row에서 가장 가까운 16개 거리를 선택한다.
3. Running statistic으로 distance scale을 normalize한다.
4. 0.0005를 빼고 0 아래를 clipping한다.
5. 16개 값을 평균하고 $\log(1+d)$를 적용한다.

\[r_i^{\mathrm{APT}} = \log\left( 1+\frac{1}{k}\sum_{j\in\mathrm{kNN}(i)} \operatorname{clip}(\widetilde D_{ij}-c,0) \right)\]

Source와 target batch가 같기 때문에 각 sample의 self-distance 0도 nearest-neighbor 집합에 포함된다. $k=16$에서는 자기 자신과 나머지 가까운 15개 sample이 평균에 들어가는 셈이다.

Contrastive learning이 여전히 필요한 이유는 state_net이 CPC loss로 갱신되기 때문이다.

z와 (s, s')의 CPC 학습
        ↓
state_net의 geometry 변화
        ↓
next-state k-NN distance 변화
        ↓
intrinsic reward 변화

따라서 CPC는 actor에게 직접 reward를 주지 않지만, actor가 받는 novelty의 좌표계를 간접적으로 만든다.

8. CICAgent.update()의 gradient를 끝까지 추적하기

한 replay batch의 update 순서는 다음과 같다.

1. batch sampling
2. obs, next_obs encode
3. update_cic()       → CIC representation update
4. compute_apt_reward → detached intrinsic reward
5. concat(obs, skill)
6. update_critic()
7. update_actor()
8. soft update target critic

각 loss가 실제로 바꾸는 parameter를 분리하면 다음과 같다.

학습 신호	직접 갱신되는 parameter	직접 갱신되지 않는 parameter
CPC loss	state_net, skill_net, pred_net	Actor, critic
Critic MSE	Twin critic	CIC module, actor
Actor loss $-Q$	Actor	CIC module, target critic
Soft update	Target critic	Actor, CIC module

compute_apt_reward()에는 @torch.no_grad()가 붙어 있다. 그러므로 critic loss가 reward 계산을 거슬러 state_net까지 역전파되지는 않는다.

\[L_{\mathrm{CPC}} \rightarrow g_s,g_z,g_{\mathrm{pred}}\] \[r_{\mathrm{kNN}} \rightarrow Q \rightarrow \pi\]

Actor가 CPC loss를 직접 미분하지 않는다는 뜻이지, CPC가 policy와 무관하다는 뜻은 아니다. CPC가 embedding을 바꾸고, 그 embedding이 reward를 바꾸며, critic이 그 reward의 장기 return을 학습한다.

9. DDPG update는 SAC와 무엇이 다른가?

DIAYN과 DADS 글에서는 SAC가 중심이었다. CIC 공식 구현은 URLB의 공통 backbone인 DDPG 계열 agent를 사용한다.

Critic target은 다음 형태다.

\[y_t = r_t^{\mathrm{kNN}} + \gamma_t \min_{m\in\{1,2\}} Q_{\bar\phi,m}(s'_{t},z_t,a'_{t})\] \[a'_t\sim\pi_\theta(\cdot\mid s'_t,z_t)\]

Twin critic은 각각 $y_t$와의 MSE를 줄인다.

\[L_Q = \lVert Q_{\phi,1}-y_t\rVert^2 + \lVert Q_{\phi,2}-y_t\rVert^2\]

Actor는 sampled action의 minimum Q를 높인다.

\[L_\pi = -\mathbb{E} \left[ \min(Q_{\phi,1},Q_{\phi,2}) \right]\]

SAC와 비교하면 다음 차이가 보인다.

항목	SAC	이 CIC 구현의 DDPG
Replay buffer	Off-policy	Off-policy
Critic	보통 twin Q	Twin Q
Policy	Stochastic	Truncated normal noise를 사용하는 actor
Actor objective	$Q-\alpha\log\pi$	$Q$만 최대화
Target	Entropy term 포함	Entropy term 없음
탐색 제어	Learned/fixed temperature $\alpha$	stddev_schedule과 초기 random action

코드에서 log_prob과 entropy를 계산하지만 logging에만 사용한다. actor_loss에는 들어가지 않는다. 따라서 stochastic action을 쓴다는 이유만으로 SAC라고 부르면 안 된다.

10. Pretraining 이후에는 무엇이 재사용되는가?

Fine-tuning에서는 reward_free=false가 되어 environment reward를 그대로 critic에 넣는다.

reward-free pretraining
  CPC representation + k-NN reward + DDPG
                  ↓
load pretrained actor/encoder
                  ↓
task fine-tuning
  extrinsic reward + DDPG

DDPGAgent.init_from()은 pretrained encoder와 actor를 복사하고, 설정에 따라 critic trunk도 복사한다. Fine-tuning 중에는 CICAgent.update()가 extr_reward를 선택하므로 CPC와 particle reward는 사용하지 않는다.

한편 reward-free가 아닐 때 CICAgent.init_meta()는 모든 성분이 0.5인 skill을 기본값으로 반환한다.

\[z=(0.5,0.5,\ldots,0.5)\]

주석에는 paper의 CEM 또는 grid sweep으로 skill을 자동 선택할 수 있다고 적혀 있지만, 공개된 finetune.py 안에는 논문의 4K-step grid sweep 전체가 구현되어 있지 않다. 따라서 paper protocol을 재현하려면 후보 $z$ 평가와 best-skill 선택 절차를 별도로 추가해야 한다.

11. 공식 코드를 재사용하기 전에 확인할 부분

공식 구현은 논문 메커니즘을 이해하는 데 충분하지만, 그대로 장기 학습을 돌리기 전에는 다음 항목을 확인해야 한다.

11.1 선언됐지만 실행 경로에 없는 코드

• next_state_net은 생성되지만 CIC.forward()가 두 state에 모두 state_net을 사용하므로 gradient를 받지 않는다.
• compute_intr_reward()는 CPC loss 기반 reward를 만들지만 default update()에서 호출되지 않는다.
• rew_type은 저장만 되고 reward branch를 바꾸지 않는다.
• scale은 사용되지 않는 compute_intr_reward() 경로에만 적용된다.

이 변수들을 보고 여러 reward variant가 자동으로 선택된다고 생각하면 실제 실행 경로를 잘못 읽게 된다.

11.2 Logging을 켜면 발생하는 변수명 문제

Reward-free branch는 intr_reward를 계산하지만 metric 기록에서는 정의되지 않은 apt_reward를 참조한다. 기본 설정은 TensorBoard와 W&B가 모두 꺼져 있어 지나가지만, 둘 중 하나를 켜면 해당 branch에서 NameError가 날 수 있다.

수정 의도는 다음처럼 명확하다.

# current intent
metrics["intr_reward"] = intr_reward.mean().item()

11.3 CPC denominator는 표준 cross-entropy가 아니다

앞에서 본 것처럼 denominator에서 실제 positive diagonal이 아니라 $e^{1/T}$를 뺀다. 이를 F.cross_entropy()로 바꾸면 더 익숙해 보이지만 동일한 loss가 아니다. 원 결과 재현과 구현 개선을 같은 commit에서 섞지 않는 편이 안전하다.

11.4 Skill boundary의 replay 정렬은 runtime trace가 필요하다

정적 코드 추적상 environment loop는 새 meta로 action을 만든 뒤, 결과 time_step과 함께 그 meta를 저장한다. 반면 replay sampler는 action을 idx에서 읽고 skill meta를 idx-1에서 읽는다. 따라서 정확히 50-step skill switch가 일어나는 transition에서는 새 action과 이전 skill이 한 step 어긋날 가능성이 있다.

또한 3-step sample이 skill boundary를 가로지르면 next observation은 새 skill에서 만들어졌지만 critic에는 시작 skill이 계속 붙는다. 이것이 의도한 option boundary 처리인지 확인하려면 다음 값을 동일한 transition ID로 logging해야 한다.

global_step
action_skill
stored_skill
sampled_skill
obs index / action index / next_obs index

이 항목은 정적 분석에서 발견한 가능성이므로, 실제 학습 trace 없이 확정된 runtime bug라고 단정하지 않는다.

11.5 최소 smoke test

2M-step 학습 전에 다음 검증부터 하는 편이 안전하다.

1. $B=8$ batch에서 query, key, cov, reward shape를 assert한다.
2. update_cic() 후 actor·critic parameter가 변하지 않는지 확인한다.
3. compute_apt_reward()가 finite한 $[B,1]$을 반환하는지 확인한다.
4. TensorBoard를 켠 10-step run으로 metric branch를 검사한다.
5. 48~52 step의 skill ID를 출력해 replay boundary 정렬을 확인한다.
6. CPC loss와 k-NN reward histogram을 따로 기록한다.

12. 최종 정리

공식 코드를 한 replay batch 기준으로 다시 연결하면 다음과 같다.

1. 64D continuous skill을 뽑아 50 step 동안 policy input에 붙인다.
2. Replay buffer는 state, action, environment reward, discount와 skill을 저장한다.
3. compute_cpc_loss()는 skill query와 transition key의 $B\times B$ similarity를 만든다.
4. update_cic()는 CPC module만 갱신한다.
5. Default intrinsic reward는 state_net(next_obs)의 k-NN distance에서 계산된다.
6. Reward는 gradient가 끊긴 scalar로 critic target에 들어간다.
7. Twin critic이 장기 intrinsic return을 학습하고 actor는 $Q$를 최대화한다.
8. Fine-tuning에서는 intrinsic reward 대신 environment reward를 사용한다.

한 문장으로 압축하면 다음과 같다.

CIC 공식 구현은 contrastive loss로 novelty를 측정할 state representation을 학습하고, 그 representation의 k-NN reward를 DDPG가 최대화하는 두 단계 구조다.

이 글에서 가장 중요한 코드상의 발견은 CPC loss가 actor reward가 아니다라는 사실만이 아니다. Default k-NN reward가 transition key 자체가 아니라 state_net(next_obs)에서 계산된다는 점, 그리고 public fine-tuning code에는 paper의 skill search 전체가 들어 있지 않다는 점까지 구분해야 논문과 구현을 정확히 연결할 수 있다.

참고 자료

• Laskin et al., Contrastive Intrinsic Control for Unsupervised Skill Discovery
• rll-research/cic official repository
• 분석에 사용한 commit b523c38
• CIC 논문 정리
• DIAYN 코드 읽기
